Как правильно подключить графический планшет Gaomon PD156 PRO (G16) к компьютеру

Как правильно подключить PD156 PRO к компьютеру.


    При подключении PD156 PRO к компьютеру может возникнуть путаница из-за 2 типов кабелей поставляемых с устройством. Способы подключения PD156 PRO к ноутбуку и персональному компьютеру различны. При подключении к персональному компьютеру следует подключать разъем HDMI к порту видеокарты компьютера; при подключении к ноутбуку может потребоваться купить конвертер HDMI для Mac или Windows.


    В этой статье вы узнаете, как правильно их соединить.


    В комплекте с устройством поставляется 2 типа кабеля.



1-ый кабель.

Многоразъемный 2 в 1 кабель для подключения состоит из 3 разъемов, пронумеруем их как 1,2,3 соответственно.

1 - USB Type-C подключается в соответствующий порт графического планшета.

2,3 – разъемы HDMI и USB подключаются в соответствующие порты на компьютере.




2-ой кабель.

Данный кабель используется при 2-ом способе подключения состоит из 3 разъемов, пронумеруем их как 4,5,6 соответственно.

4 - USB Type A «папа», подключается к адаптеру питания

5 - USB Type A «мама», подключается к USB Разъёму номер 2 в первом кабеле.

6 - USB подключаются в соответствующий порт на компьютере.




Теперь поясним как можно подключить само устройство.



    Устройство можно подключить 2-мя способами, если у Вашего компьютера разъёмы USB имеют стабильное напряжение, можно использовать 1-ый способ подключения.

***Если при 1-ом способе подключения дисплей мигает, не включается или не корректно отображается, воспользуйтесь 2-ым способом подключения.



При использовании персонального компьютера обратите внимание, что стандартный разъем HDMI (тип A) должен подключаться к разъему HDMI видеокарты (в области Б), а не к материнской плате (в области A) .

Ниже приведена задняя часть компьютера, для примера.



Если видеокарты нет, можно подключить разъем к порту HDMI материнской платы.




Первый способ подключения.



Подключите дисплей и Ваш компьютер через 2 в 1 кабель, согласно схеме, нажмите на клавишу Вкл./Выкл. для включения устройства.




1 - USB Type-C подключается в соответствующий порт графического планшета.

2,3 – разъемы HDMI и USB подключаются в соответствующие порты на компьютере.






***Если при 1-ом способе подключения дисплей мигает, не включается или не корректно отображается, воспользуйтесь 2-ым способом подключения.




Второй способ подключения.



Для подключения используйте дополнительно USB Y–кабель. Соедините два кабеля вместе согласно схеме, подключите к адаптеру питания и к сети.






4 - USB Type A «папа», подключается к адаптеру питания

5 - USB Type A «мама», подключается к USB Разъёму номер 2 в 1-ом кабеле.

6 - USB подключаются в соответствующий порт на компьютере.


Подключение к MAC

Для подключения к компьютерам Mac, в качестве примера используется MacBook Air, необходимо использовать конвертер Thunderbolt в HDMI.

Последовательность подключения, следующая, если подключить сразу все кабели, возможно у Вас не будет передаваться изображение на планшет и будет только надпись "нет сигнала", поэтому, сначала подключите 2 в 1 кабель к самому планшету, затем подключите HDMI кабель к Вашему конвертору и компьютеру, и дождитесь появления изоражения от компьютера, после того как изображение появилось подключите подключите USB кабель к комьютеру, если после подключения дисплей мигает, не включается или не корректно отображается, значит не хватает питания от разъёма USB и необходимо воспользоваться 2-ым способом подключения.



Настройка планшета для работы левой рукой

Настройка планшета для работы левой рукой


    В этой статье мы расскажем, как настроить планшет PD1560(GM156HD) для работы левой рукой при использовании режима отображения «Только второй экран» (то есть использоваться будет только экран планшета PD1560(GM156HD), а монитор компьютера будет выключен) и режима отображения «Расширение экранов» (то есть у Вас будет работать оба экрана) для системы Windows.


Инструкция применима не только для планшета PD1560, но и для PD1561, (GM156HD), PD1161, PD1160, (GM116HD) и др.



    Режим дублирования не рекомендуется для левшей. Потому что после настройки планшета для использования левой рукой, изображение на Вашем ноутбуке или мониторе будет перевёрнуто. Но если Вам необходим режим дублирования, то в данном случае рекомендуем использовать поворот изображения на самом планшете, этот способ более бодробно описан в конце данной статьи.


   Неправильная настройка для работы левой рукой PD1560(GM156HD) может привести к смещению курсора или его отклонению от наконечника стилуса. Поэтому, пожалуйста, внимательно следуйте инструкциям ниже, чтобы корректно настроить устройство.

    В системе Windows есть четыре режима отображения: дублирования, расширения, только компьютер и только второй монитор. Независимо от того, какой режим вы решите использовать, для работы с устройством левой рукой, необходимо сделать два обязательных шага.

1) Установить «Ориентацию» как «Перевернутую» в Панели управления компьютера, настройках экрана;

2) Установить «Поворот» экрана на «180 °» в драйвере GAOMON.



    А теперь более подробно.



    Настройка для режима отображения «Только второй экран» (то есть использоваться будет только экран планшета PD1560(GM156HD), а монитор компьютера будет выключен)



    Во-первых, необходимо убедиться, что драйвер GAOMON распознал устройство.

Откройте интерфейс драйвера GAOMON и проверьте состояние подключения в левом нижнем углу, должно быть состояние «Устройство подключено».



   Проверьте чтобы масштаб отображения экрана в настройках системы составлял рекомендуемые 100%.





   Включите режим «Только второй экран» и установите ориентацию «Альбомная перевернутая» и дисплей PD1560(GM156HD). Нажмите применить и ОК. Ниже приведен скриншот для справки.



     В данный момент изображение на Вашем планшете уже перевернуто, то есть кнопки расположены справа, стилус у Вас в левой руке, но так как еще не настроен драйвер, при наведении стилуса, курсор будет отклонятся в противоположную сторону от направления движения, например, при движении стилуса вправо курсор будет двигаться в лево.

Для того что бы исправить это и завершить настройку устройства, необходимо открыть драйвер GAOMON, в верней части выбрать вкладку «Рабочая область» и в нижней правой части драйвера, необходимо выбрать галочку 180 градусов, нажать применить и ОК (может отображается как Отмена + ОК).




    Теперь Ваше устройство подготовлено для использования левой рукой.



    Настройка режима отображения «Расширение экранов» (то есть у Вас будет работать оба экрана)



    Выберите режим расширения экранов. Теперь Вам будет доступна настройка 2 двух экранов.

Первый 1) монитор — это экран вашего ноутбука или персонального компьютера, на нем нём вы оставляете ориентацию Альбомная как показано на рисунке ниже.






    Далее необходимо перейти к настройкам второго 2) монитора, то есть планшета. Нажмите на цифру 2 или выберите второй дисплей PD1560(GM156HD) в настройках, здесь необходимо выбрать ориентацию «Альбомная перевернутая», выставьте рекомендуемое разрешение 1920 x 1080 (рекомендуется). Нажмите применить и ОК. Конечные состояние настроек проиллюстрировано на рисунке ниже.





    Далее аналогично как при настройке режима в режиме отображения только второго монитора необходимо настроить драйвер GAOMON.



    Откройте драйвер GAOMON, в верней части драйвера:

- выберите вкладку «Рабочая область»

- в пункте «Выбрать текущий экран» выберите Дисплей №2

- в нижней правой части драйвера, необходимо выбрать галочку 180 градусов

- нажмите кнопку «Полноэкранный режим»

- нажмите применить и ОК (может отображается как Отмена + ОК).

Описанные настройки показаны на рисунке ниже.




    Теперь вы сможете использовать Ваше устройство левой рукой и у Вас будут функционировать оба монитора.



Настройка режима отображения «Дублирование» и «Расширение экранов» (то есть у Вас будет работать оба экрана).


И ещё один способ настройить устройство для работы левой рукой, как при режиме дублирования так и расширения экранов.


В данном случае необходимо изменить оринтацию экрана с помощью внутренних настроек планшета.

Зайти в меню планшета выбрать раздел "Display"



Затем войти в подраздел "Disp Rotate"



И выбрать пункт поворота на 180 градусов.



В данный момент изображение на Вашем планшете уже перевернуто, то есть кнопки расположены справа, стилус у Вас в левой руке, но так как еще не настроен драйвер, при наведении стилуса, курсор будет отклонятся в противоположную сторону от направления движения, например, при движении стилуса вправо курсор будет двигаться в лево.

Для того что бы исправить это и завершить настройку устройства, необходимо открыть драйвер GAOMON, в верней части выбрать вкладку «Рабочая область» и в нижней правой части драйвера, необходимо выбрать галочку 180 градусов, нажать применить и ОК (может отображается как Отмена + ОК).




Теперь вы сможете использовать Ваше устройство левой рукой и у Вас будут функционировать оба монитора.

Что делать если курсор запаздывает или не работает в SAI

Что делать если курсор запаздывает или не работает в SAI



    Если при рисовании в SAI вы столкнулись с такой проблемой как запаздывание курсора, либо, когда курсор вовсе не работает, либо нет давления пера, но при этом на рабочем столе и в других графических редакторах подобных отклонения не наблюдается, выполните следующие действия.






    Если все вышеперечисленные действия не принесли необходимого результата, найдите в папке с программой SAI файл sai2.ini с расширением .ini





    Откройте его с помощью программы "Блокнот" либо нажмите свойства файла, и нажмите кнопку «Изменить», как показано на рисунке ниже. Проверьте чтобы не было галочки "Только для ЧТЕНИЯ", если галочка стоить нажмите на неё, затем применить и ОК.




В программе «Блокнот у Вас откроются параметры как показано на рисунке ниже, среди них необходимо найти


AlwaysUseTabletPcApi = no





    На данный момент значение параметра = no, его необходимо изменить на = yes, после этого сохранить изменения нажав на вкладку «Файл» затем «Сохранить» и закройте «Блокнот».

Проблема будет исправлена.




Что делать если при работе в Photoshop наблюдается задержка курсора

Первым делом проверьте наблюдается ли задержка только в Photoshop или в других программах и на рабочем столе.

Если задержка наблюдается только в Photoshop, переустановите драйвер и запустите его от имени администратора.

Откройте Photoshop, в верхнем меню выберите «Редактировать», затем «Настройки» и «Производительность».




Снимите галочку «Использовать графический процессор» в диалоговом окне «Установки»




Создайте новое изображение и увеличите его до 100%.

Нажмите на меню «Окно» и выберите пункт «Наборы кистей» из выпадающего списка.





Нажмите на иконку меню в виде несколькие полос, и выберите пункт «Восстановить кисти»



Нажмите кнопку «ОК», чтобы сохранить изменения.




Теперь проверьте наличие задержки в фотошопе, при необходимости перезагрузите компьютер

Если задержка наблюдается не только в Photoshop, но и в других программа и рабочем столе, выполните следующие рекомендации.


Удалите драйве Gaomon, с Вашего компьютера, подключите планшет проверьте работоспособность, наличие задержек без драйвера. Если всё еще наблюдается задержка, проверьте насколько нагружен процессор Вашего компьютера, так как слишком высокая нагрузка на процессор может быть причиной такой задержки, закройте лишние программы и  повторно проверьте работоспособность.


Если задержка всё еще наблюдается проверьте работоспособность устройства на другом компьютере, сначала без установки драйвера на новый компьютер и далее с установкой драйвера. Если задержек на новом компьютере не наблюдается значит причина связана с Вашим компьютером, проверьте его, настройки программы и драйверы.

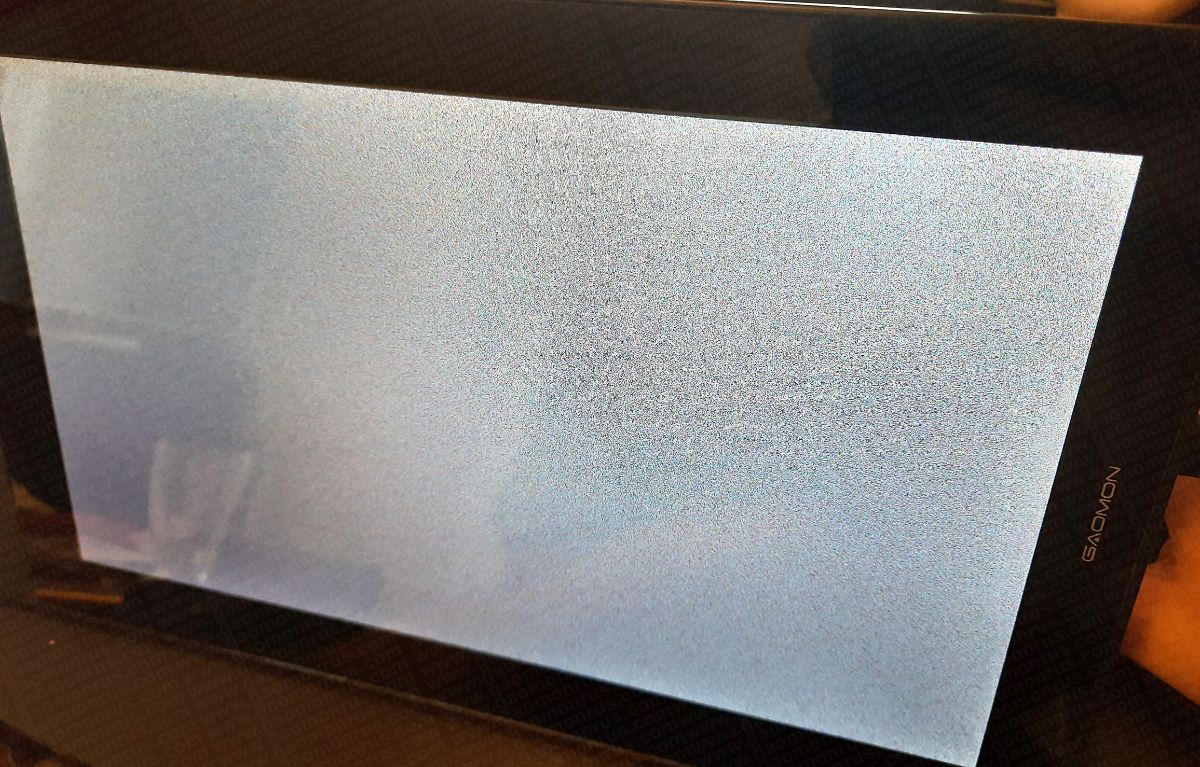

Что делать если при подключении Вашего графического планшета на экране не появляется рабочий стол, а появляются только помехи и шумы.

Что делать если при подключении Вашего графического планшета на экране не появляется рабочий стол, а появляются только помехи и шумы.



Если при подключении Вашего графического планшета на экране не появляется рабочий стол, а появляются только помехи и шумы, такая ситуация может возникнуть по различным причинам, как на программном уровне, то есть не корректной работой драйверов операционной системы и прочее, так и на аппаратном, то есть наличие механической проблемы с кабелем или разъёмами.




В данной статье мы рассмотри одну из причин, относящихся к программным, а именно такая функция графической карты, как HDCP - это протокол защиты, применяемый при передаче данных и в некоторых случаях он может не корректно функционировать и в связи с этим изображение не будет передаваться на Ваш планшет.


Для того чтобы изображение все-таки было корректно отображено, необходимо найти в настройках драйвера Вашей графической карты (видеокарты) раздел отвечающий за управление функцией HDCP и отключить его .

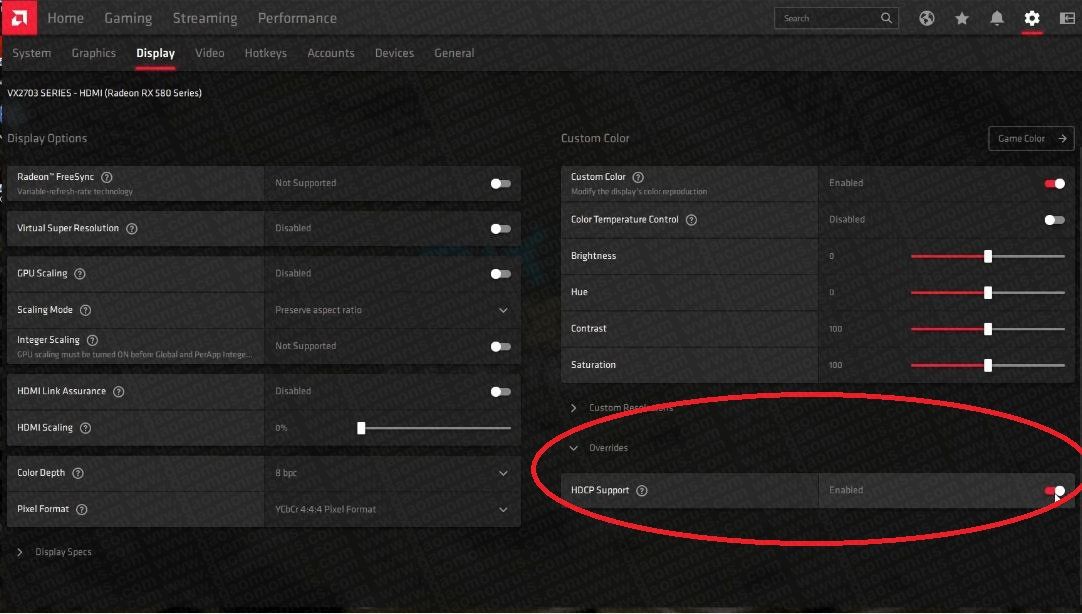

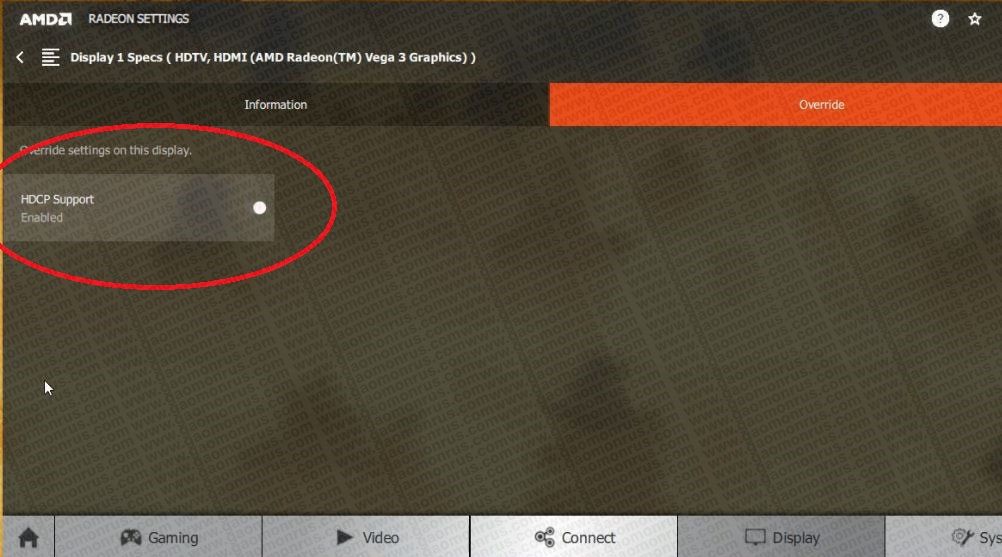

Примеры настроек для AMD показаны на рисунках ниже.
